Изготовление ниппелей на заказ
- Прямые, переходные, резьбовые, конусные, шаровые, нестандартные ниппели.
- Полный цикл работ: анализ исходных данных, изготовление, контроль, комплектация, отгрузка.
- Срок выполнения заказа — от 2 дней, минимальная сумма — 20 000 рублей.

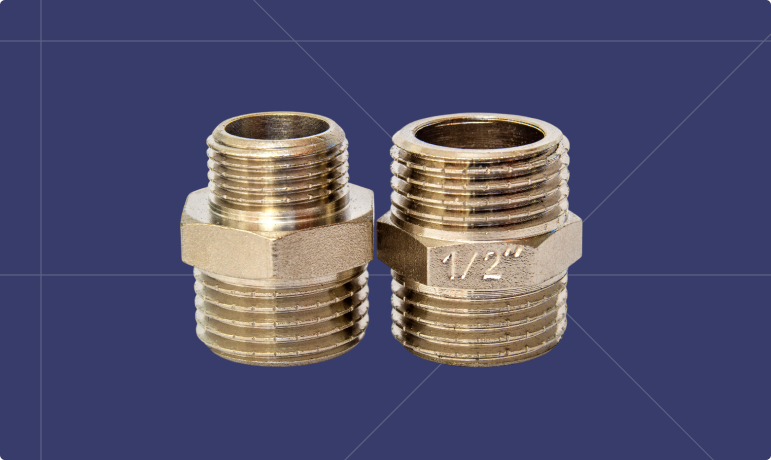

Ниппель служит для соединения трубок, фитингов, арматуры, элементов оборудования. В зависимости от задачи деталь имеет одинаковые или разные присоединительные стороны, наружную или внутреннюю резьбу, конусную, шаровую или другую герметизирующую поверхность. Конструкцию подбирают по параметрам конкретного узла, а не только по наружному диаметру.
Ниппели
ПодробнееВиды ниппелей
| Вид | Назначение |
| Соединительный | Соединяет элементы с одинаковыми параметрами присоединения |
| Переходной | Связывает детали с разным диаметром, типом либо размером резьбы |
| Прямой резьбовой | Формирует прямое соединение трубок, фитингов, арматуры, частей оборудования |
| Конусный | Использует наружную или внутреннюю конусную поверхность, заданную конструкцией узла |
| Шаровой | Применяется в соединениях с шаровой контактной поверхностью |
| Для рукава | Используется для присоединения шланга или РВД, если такое исполнение предусматривает чертеж |
| Нестандартный | Выпускается по чертежу, образцу либо параметрам сопрягаемых компонентов |
Конструкция и совместимость
Ниппель имеет один или несколько присоединительных участков, проходной канал, а также резьбу, уплотнительную поверхность, фаски, бурты, грани под ключ, если их предусматривает конструкция. У прямой детали обе стороны находятся на одной оси. Переходной вариант связывает элементы с разными параметрами.
Для герметичного соединения будущий элемент необходимо сопоставить с гайкой, штуцером, муфтой, корпусом, трубкой или рукавом. Изготовление ниппеля для конкретного узла возможно только при наличии следующих данных: тип, размер, шаг резьбы, геометрия уплотнения, сведения о рабочей среде, давлении, температуре.
ГОСТ 13956-74 устанавливает конструкцию, размеры ниппелей для трубопроводных соединений по наружному конусу. ГОСТ 23355-78 распространяется на шаровые ниппели для резьбовых соединений трубопроводов, арматуры, гидропневматического оборудования с углом конуса 24°. Конкретное исполнение, стандарт, размеры, материал задает документация на изделие или узел.
Основные параметры заказа
Чтобы рассчитать стоимость, определить технологию, начать производство ниппелей, заранее уточняем характеристики детали, параметры сопряжения.
| Параметр | Что нужно указать |
| Основание для выпуска | ГОСТ, ОСТ, DIN, ASME, ТУ, чертеж, ТЗ, спецификация, эскиз или образец |
| Вид ниппеля | Соединительный, переходной, прямой, конусный, шаровой, для рукава, нестандартный |
| Присоединение | Тип, размер, шаг, длина, направление резьбы; сведения об ответных деталях |
| Геометрия | Общая длина, наружные диаметры, размеры под ключ, бурты, фаски, глубина ввертывания |
| Герметизация | Конусная, шаровая, плоская поверхность, канавка под кольцо, другое решение по чертежу |
| Проходной канал | Диаметр, форма, расположение отверстий, требования к сечению |
| Материал | Марка углеродистой, легированной, нержавеющей стали, латунь или иной сплав по документации |
| Поверхность | Требования к шероховатости, покрытию, чистоте присоединительных зон |
| Рабочие условия | Среда, давление, температура, вибрация, режим эксплуатации |
| Комплектность | Ниппель отдельно или набор с гайками, кольцами, прокладками, штуцерами |
| Партия | Количество, маркировка, упаковка, требуемый срок поставки |
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы производства ниппелей
От чего зависит цена изготовления ниппеля
Стоимость изготовления ниппеля определяем после анализа чертежа, технического задания, образца или параметров соединения.
Если документация отсутствует, мы проведем измерения, восстановим геометрию изделия, подготовим все необходимое для запуска производства.
- вид ниппеля, число присоединительных сторон, переходы между размерами
- тип, размер, шаг, длину, допуск резьбы
- геометрию поверхностей, требования к шероховатости
- диаметр, форму проходного канала, дополнительные отверстия
- материал заготовки, покрытие, термообработку
- необходимость сверки с гайкой, штуцером, муфтой, трубкой, рукавом
- работу по образцу вместо готового чертежа
- количество изделий, маркировку, упаковку, документы, срочность
Как сделать заказ
Где применяют ниппели
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Как заказать производство ниппеля по образцу?
Передайте образец, фотографии, известные размеры или параметры ответных деталей. Для расчета укажите назначение соединения, рабочую среду, тип резьбы, способ герметизации, количество изделий. -
Можно ли заказать ниппель с нестандартной резьбой?
Да. Укажите тип резьбы, номинальный размер, шаг, длину резьбового участка, допуск, параметры ответной детали. Эти сведения помогут обеспечить совместимость соединения. -
Изготавливаете ли замену импортного ниппеля?
Да. Завод может изготовить деталь по чертежу, образцу или согласованным размерам существующего изделия. До выпуска проверим геометрию, резьбу, присоединение, уплотнительные поверхности. Совместимость с узлом определяют по техническим параметрам. -
Можно ли заказать изготовление ниппелей в комплекте с другими деталями?
Да. В поставку можно включить гайки, кольца, прокладки, штуцеры, другие элементы. Состав комплекта согласуем до начала работ. -
Выпускаете ли небольшие партии?
Да. Изготавливаем единичные экземпляры, опытные, мелкие, серийные партии. Минимальный объем, срок, стоимость зависят от конструкции детали, материала, сложности обработки, полноты исходных данных.
